| ReVox A 77-Spezialausführungen |
|
| Für Spezialisten
entwickelt und von Spezialisten gebaut. |
|
| |
|
 |
|

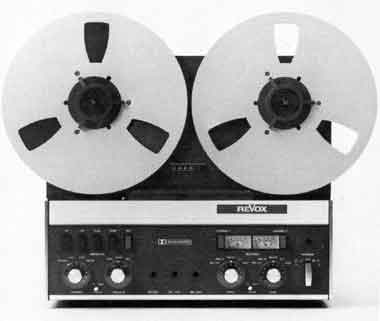

A 77-DOLBY-B
*
Diese Spezialversion enthält zusätzlich zur hochwertigen
REVOX-Elektronik ein vollständiges DOLBY-B-Rauschunterdrückungssystem.
Im Gegensatz zu Geräten mit umschaltbaren Prozessoren weist
die A 77 pro Kanal je einen separaten Aufnahme- und Wiedergabeprozessor
auf. Diese aufwendige Konzeption - die Dolby-Elektronik enthält
allein 39 Transistoren - ermöglicht Hinterbandkontrolle
und Multiplaybackaufzeichnungen ohne Einschränkungen. Voraussetzung
für das einwandfreie Arbeiten dieses Verfahrens für
Aufzeichnungen mit größtmöglicher Dynamik sind
exakt justierte Aufnahme- und Wiedergabepegel. Die wie eine
Studiomaschine eingepegelte A 77 eignet sich dazu in hervorragender
Weise. Damit auch die verschiedenen Bandempfindlichkeiten optimal
angepaßt werden können, besitzt die A 77-Dolby
eine eigene Kalibriereinrichtung mit Testoszillator. Damit ist
gewährleistet, daß die typischen Eigenschaften des
Dolby-Systems - hohe Rauschunterdrückung und linearer Frequenzgang
- optimal eingehalten werden.
A 77-DOLBY-B,
zusätzliche technische Daten, garantierte Mindestwerte,
gemessen mit Tonband REVOX 601, Dolby-Elektronik eingeschaltet.
2-Spur-Ausführung (für 4-Spur-Ausführung gelten
die Angaben in Klammern)
Geräuschspannungsabstand,
über Band gemessen,
bewertet nach CCIT: |
bei 19 cm/s besser als 67
dB (65 dB)
bei 9,5 cm/s besser als 64 dB (62 dB) |
| bewertet nach ASA A: |
bei 19 cm/s besser als 70
dB (67 dB)
bei 9,5 cm/s besser als 67 dB (65 dB) |
| Klirrfaktor, über Band
gemessen, bei Vollaussteuerung (500 Hz): |
bei 19 cm/s besser als 1
% (1,5%)
bei 9,5 cm/s besser als 1,5% (2%) |
| bei Aussteuerung 0dB (100%): |
bei 19 cm/s besser als 0,5%
(0,5%)
bei 9,5 cm/s besser als 0,5% (1 %) |
Einschränkungen: Wickelmotoren nicht abschaltbar, Entzerrung
fest auf NAB-Norm eingestellt, keine Ausführungen mit eingebauten
Endstufen lieferbar.
Für die allgemeinen Eigenschaften gelten die Angaben der
Standardausführung A 77.
* DOLBY- und DOLBY-SYSTEM sind eingetragene Warenzeichen der
Dolby Laboratories Inc.
>
Testbericht A 77 Dolby-B aus der HiFi Stereophonie (1973)
|
 |
 |
 |
 |
| |
|
| |
|
A 77-HS
«High Speed», Bandgeschwindigkeiten 19 - 38
cm/s für den professionellen Einsatz, Entzerrungen wahlweise
IEC- oder NAB-Norm, Stereo oder Vollspur. Daten und Gehäuseversionen
wie Standard-Ausführung.
>
Ein Erfahrungsbericht von Armin über den Umbau einer
A77 zur High Speed Version. |
 |
| |
|
| |
|
A 77-PROFESSIONAL
Stereo-Tonbandmaschine mit Bandgeschwindigkeiten 19-38 cm/s
für den professionellen Einsatz, Entzerrung CCIR, Leitungseingänge
symmetrisch + 6 dBm (1,55 V) für Vollaussteuerung bei 514
nWb/m, Eingänge nicht misch- und regelbar, Ausgänge
symmetrisch +6 dBm (fest gepegelt), CANNON-Anschlüsse,
weiter sind regelbare Kopfhörer-, Lautsprecher und asymmetrische
Ausgänge vorhanden. Bandzug umschaltbar für freitragende
Wickel.
 Datenblatt
A 77 - ORF Stereo
vom 1.12.78
Ein Klick
auf das Thumbnail öffnet die Seite in einem neuen Fenster
(Javascript muß eingeschaltet sein) |
 |
 |
 |
| |
|
| |
|
A 77-L.S.
A 77-S.L.S.
Extrem niedrige Bandgeschwindigkeit 4,75 - 9,5 cm/sec (L.S.)
bzw. 2,38 - 4,75 cm/sec.(S.L.S.) Mit 2,4 cm/sec können
über 12 Stunden ununterbrochen auf einem 1.100 m Band aufgezeichnet
werden. Nach einer Modifikation der Bandendabschaltung können
zwei Maschinen zusammengeschaltet werden, um automatisch 24
Stunden aufzuzeichnen.
Das S.L.S. Modell vereinigt kostengünstig mechanische Stabilität
und erprobte Zuverlässigkeit. Eine echte Alternative zu
aufwendigen und teuren Loggern. Zwei- oder Vierspurausführung
wahlweise.
| Technische
Daten |
2,38
cm/sec |
| Frequenzgang |
60 - 5000 Hz +2 -3 dB |
| Gleichlaufschwankungen |
0,3 % |
| Vollaussteuerungspegel |
140 nWb |
| Klirrfaktor bei 140 nWb / Revox
601 Band |
besser 3 % |
| Fremdspannungsabstand |
besser 46 dB |
| Löschdämpfung |
besser 68 dB |
|
 |
| |
|
| |
|
A 77-STTA
Stereo-Tonbandmaschine (9,5 - 19 cm/s) mit Startautomatik, speziell
geeignet für Überwachungsaufgaben: Lärm - Telefon
- Flugfunk - Seefunk usw. Eine Automatikschaltung übernimmt
den Aufnahmestart, sobald die Modulation eintritt. Ansprechschwelle
einstellbar, max. 0,2 sec Ansprechzeit; 5 sec nach Ende der
Modulation schaltet die Automatik wieder auf Bereitschaft (Stop),
Spur 2 steht als weiterer Überwachungskanal oder für
die Zeitaufzeichnung zu Verfügung. |
 |
| |
|
| |
|
Ausführungen:
in Nußbaumgehäuse oder Einbaukorb, mit oder ohne
Endverstärker; Koffermodell mit eingebauten Lautsprechern;
in Zweispur- oder Vierspurtechnik. |
 |
| |
|
| |
|
| Der Prospekt A 77 Professional
Tape Recorders stellt die Modelle A 77 Professional
(bekannter unter dem Namen A 77 ORF), A 77 SLS
und A 77 Autostart (Vox) vor: |
| Page 1 |
Page 2 |
Page 3 |
Page 3 |
 |
 |
 |
 |
| Ein
Klick auf die Thumbnails öffnet die Seiten in einem
neuen Fenster (Javascript muß eingeschaltet sein) |
|
| |
|
| aus verschieden Revox-Prospekten |
|
|
)
)
)
)
)
