Revox
A 77
Technische
Daten |
 |
| |
|
Die weltberühmte HiFi-Tonbandmaschine.
Diese einmalige Synthese aus zuverlässiger Elektronik und
präziser Mechanik bietet die Voraussetzungen für hochwertige
Aufzeichnungen, denn sie wird von Spezialisten für professionelle
Studiotechnik gebaut. Als 3-Motoren-Maschine (mit fernbedienbarer
Relais-Steuerung) haben wir sie mit großen Bandspulen
(26,5 cm) von enormer Aufnahmekapazität (3 h 13 min bei
9,5 cm/s und 1100 m-Band) ausgestattet, damit sich Aufzeichnungen
kompletter Werke ohne Unterbrechung realisieren lassen. Ohne
Zusatzgeräte sind alle Effekte möglich: Mischung zweier
Monosignale, Stereo, Spurüberspielung, Echo und Multiplayback.
Denn die A 77 besitzt getrennte Ganzmetall-Tonköpfe
für Aufnahme und Wiedergabe und separate Aufnahme- und
Wiedergabeverstärker.
Die professionelle Verstärkerelektronik fällt durch
viele durchdachte technische Spezialitäten auf: ungewöhnlich
niedrige Verzerrungen, große Dynamikreserven und hohe
Übersteuersicherheit aller Eingänge (40 dB); die hohe
Frequenz des Oszillators gibt Sicherheit vor Interferenzstörungen,
und dessen elektronisch gesteuertes, «weiches» Einschwingen
verhindert Schaltknackse bei Aufnahmebeginn. Für Live-Aufzeichnungen
lassen sich hoch-und niederpeglige Mikrofone direkt anschließen.
Präzise, eng kalibrierte und beleuchtete VU-Meter erleichtern
die korrekte Aussteuerung.
Das A 77-Laufwerk, berühmt geworden durch seine selbst
nach jahrelangem Gebrauch noch ausgezeichneten Gleichlaufdaten,
besitzt einen riemenlosen Bandantrieb mit einem elektronisch
geregelten, robusten Wechselstrom-Tonmotor (REVOX hat übrigens
die längste Erfahrung mit diesem gegenüber Netzspannungs-
und Frequenzschwankungen immunisierten System). Die elektronische
Bandgeschwindigkeitsumschaltung, der fotoelektronische Bandendschalter
und die elektromagnetisch betätigten Servobremsen und Andruckrolle
ergänzen den professionellen Charakter dieser bahnbrechenden
Konzeption. |
 |
 |
 |
Technische
Daten
Alle hier angegebenen technischen Daten werden von REVOX als
Mindestwerte garantiert und gelten (wenn nicht anders angegeben)
für Zweispur-und Vierspurgeräte. Die Angaben beziehen
sich auf das REVOX Professional Tape 601.
Laufwerk |
|
| Antriebsprinzip: |
3-Motoren-Laufwerk. Elektronisch geregelter
Tonmotor |
Band-
geschwindigkeit: |
19 cm/s und 9,5 cm/s, elektronisch
umgeschaltet. Toleranz der Sollgeschwindigkeit ±
0,2% |
| Tonhöhenschwankungen: |
bewertet
bei 19 cm/s besser als ± 0,08 %
bei 9,5 cm/s besser als ± 0,1 % |
| Schlupf: |
max.0,2 % |
| Spulengröße: |
bis 26,5 cm oder 10,5 Zoll Durchmesser
(min. Kerndurchmesser 6 cm) |
| Ununterbrochene Spieldauer: |
mit Langspielband 1100 m, 3 Std. 12
Min. bei 9, 5 cm/s; 1 Std. 36 Min. bei 19 cm/s |
| Betriebslage: |
horizontal, vertikal oder schräg |
| Fernsteuerung: |
Impulssteuerung für alle Funktionen |
|
|
Das Seitenbandspektrum zeigt die hervorragenden Kopfträgereigenschaften
(Freiheit von Längsschwingungen) |
Elektonik |
|
| Bestückung: |
54 Transistoren, 32 Dioden. 4 Silizium-Gleichrichter,
1 Fotowiderstand, 4 Relais |
| Verstärker: |
auf steckbaren Leiterplatten |
Frequenzgänge: über Band
gemessen
bei 19 cm/s |
30 Hz - 20 kHz + 2
/ -3 db
50 Hz - 15 kHz ± 1,5 db |
| bei 9,5 cm/s |
30 Hz - 16 kHz + 2 / -3 db
50 Hz - 10 kHz ± 1,5 db |
| Entzerrung: |
bei Aufnahme nach NAB*; bei Wiedergabe
nach NAB* oder IEC umschaltbar
*(DIN 45513/H) |
| Klirrfaktor: über Band gemessen
und Vollaussteuerung bzw. Aussteuerung 0 VU (1000
Hz): |
bei 19 cm/s besser als 2% bzw. 0,6%
bei 9,5 cm/s besser als 3% bzw. 1 % |
| Geräuschspannungsabstände: |
über Band gemessen, bewertet
nach ASA-A
bei 19 cm/s besser als 66 dB
4-Spur besser als 62 dB
bei 9, 5 cm/s besser als 63 dB
4-Spur besser als 59 dB |
| Übersprechdämpfung: |
bei 1000 Hz und Mono-Betrieb besser
als 60 dB, Stereo-Betrieb besser als 45 dB |
| Oszillatorfrequenz: |
120 kHz (Gegentaktoszillator) |
| Übersteuerungssicherheit |
der Eingänge 40 dB |
|
|
Frequenzgangkurven über Band gemessen, Toleranzfelder nach
Studio-und HiFi-Norm. |
Klirrfaktor (k3) über Band in Relation zum Aussteuerungsgrad
und Klirrfaktor der Audioelektronik |
Eingänge pro Kanal:
| Mikrofon |
(umschaltbar für hoch- und niederohmige
Mikrofone):
Empfindlichkeit für niederohmige Mikrofone
50 bis 600 Ohm: 0,15 mV, max. 15 mV, Eingangsimpedanz
2,2 kOhm. Empfindlichkeit für hochohmige Mikrofone
bis 100 kOhm: 2,5 mV, maximal 250 mV, Eingangsimpedanz
220 kOhm. Eingangsstecker, Cinch und Klinken |
| Radio: |
Empfindlichkeit 2,5 mV, maximal 250
mV, Eingangsimpedanz 33 kOhm. Eingangsstecker, 5polig
nach DIN |
| Zusatzeingang (Auxiliary): |
Empfindlichkeit 35 mV, maximal 3,5V,
Eingangsimpedanz 1 MOhm. Eingangsstecker, Cinch |
|
|
|
Ausgänge pro Kanal
| Ausgang für Verstärker: |
Ausgangsspannung maximal 2,5V, Innenwiderstand
600 Ohm. Ausgangsstecker, Cinch |
| Ausgang für Radio: |
Ausgangsspannung maximal 1,2V, Innenwiderstand
2,5 kOhm. Ausgangsstecker, 5polig nach DIN |
| Ausgang für Kopfhörer: |
Impedanz 200 Ohm und höher. Laustärke
regelbar. Ausgangsstecker, Klinkenstecker |
| Endverstärker: |
zusätzlich steckbar, entsprechen
in allen Punkten den Forderungen der DIN 45500.
2 x 10 Watt Musikleistung. 2 x 8 Watt Sinus-Dauertonleistung,
gemessen bei 8 Ohm Belastungswiderstand und 1 %
maximalem Klirrfaktor. Es können Lautsprecher
von 4 bis 16 Ohm Nennimpedanz angeschlossen werden. |
| Lautsprecher |
(beim Koffermodell pro Kanal 2 Lautsprecher)
werden beim Anschluß von separaten Lautsprecherboxen
automatisch abgeschaltet. Ausgangsstecker nach DIN. |
| Ausgangsimpedanz: |
4 - 16 Ohm |
Eingebaute Lautsprecher:
(Koffermodell) |
pro Kanal 2 Lautsprecher (werden
bei Benützung der DIN-Lautsprecherbuchsen automatisch
abgeschaltet) |
| Stromversorgung: |
elektronisch stabilisiertes Netzteil,
Betriebsspannungen 110, 130, 150, 220, 240. 250
Volt, umschaltbar. Netzfrequenzen 50 bis 60 Hz ohne
Umschaltung. Leistungsaufnahme ohne Endverstärker
ca. 70 Watt, mit Endverstärker ca. 70 bis 100
Watt. Netzsicherungen 220 bis 250 V: 0.5 A träge;
110 bis 150 V: 1 A träge. |
| Gewicht: |
ca. 15 kg |
|
|
|
| |
|
| Ausführungen: |
in Nußbaumgehäuse oder
Einbaukorb, mit oder ohne Endverstärker; Koffermodell
mit eingebauten Lautsprechern; in Zweispur- oder
Vierspurtechnik. |
|
|
 |

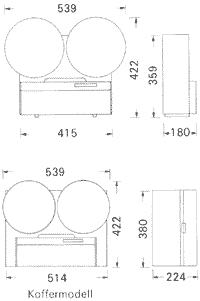

| Abmessungen in mm: |
Normal |
Koffer |
| Gehäusebreite |
415 |
514 |
| Gehäusehöhe |
359 |
380 |
| Gehäusetiefe |
180 |
224 mit Deckel |
|
Mit 26,5 cm-Spulen (alle Ausführungen): größte
Breite 539, größte Höhe 442 |
 |
